                     컴퓨터 발성기능검사

컴퓨터 발성 기능검사

컴퓨터 발성기능검사항목은 원래는 음성검사에서 주로 사용되는 검사도구를  발성기능평가 방법으로 활용하여

목소리 뿐만 니라 발성의 기능적인 면도 측정할 수있는데 검사를 통해 발성의 문제점이 특징을 알아볼 수

있는 검사들이다. 또한 목소리의 문제점이나 음성질환의 유무도 판단이 가능한 검사도구들이다.

Speech Studio

음성기능평가 ( SPEAD )

Speech Pattern Element Acquisition and Display



프로그램으로 문장읽기를 통하여 평소 말소리의 무성음과 유성음, 목소리 높이의 변화, 소리크기의 변화, 성대접촉률을 측정하여 목소리 음질과 성종(Voice classification)을판단하는 근거로  사용한다





A sound assessment

발성기능평가

남성(A2), 여성(A3)에서 상향 발성하여 피치브레이크

구간을 눈으로 확인할 수도 있으며 음높이의 변화에 따른 성대접촉률과 평균성대접촉률, 성대접촉률의 불규칙성,

소리강도의 범위소리의 불규칙성 등을 측정하여 발성능력을 종합 평가한다

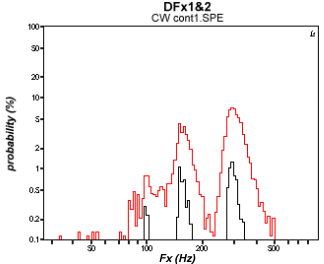

 Electroglottograph

전기성문파형검사(Electroglottograph)

전기성문파형(EGG)을 분석하여 흉성, 중성, 두성구

형성여부와 성구전환을 할 수 있는가를 평가할 수 있고 음높이에 따른 성대의 진동퍠턴과 성대접촉률을

측정하여 발성기능을 검사 할 수 있다

Dr Speech 의 Vocal Assessment

Doctor speech(Tiger DRS Inc, USA)





​Vocal assessment프로그램으로5초간 연장발성을 낸소리를 분석하여 성대의 진동 시 주파수와 진폭의 불규칙성 Jitter&Shimmer, 화음 대 잡음의 비율 (Harmonic to noise ratio, HNR) 표준화 된 잡음 (Normalized noise energy, NNE), 신호대 잡음의 비율(Signer to noise ratio) 목소리의 떨림(Tremor) 주파수 표준편차(SD F0)쉰 목소리(Hoarse)

거친 목소리 (Rough), 바람 새는 목소리(Breathy)의 정도를 측정하여 음성 질환이나 음성 기능을 평가할 수 있는 검사이다.



Spectrogram과 LPC Spectrum

공명기능평가

왼쪽그림은 spectrogram으로 Doctor speech

(Tiger DRS Inc, USA)의  Real analysis프로그램을 이용하여 공명주파수를 측정하고 1,2,3,4,5음형대를 눈으로 확인이 가능하고 모음값과 공명에너지를 측정하여 공명현상을 극대화한 성악가음형대(Singer’s formant)도 확인이 가능하여 공명현상의 효율성을

측정할 수 있다.

후두스트로보스코피(Stroboscopy)

보통사람의 말소리의 높이는 대화 시 남성은 1초에 100-200회 진동을 하며 여성은 200-300회 진동하고

노래를 하는 경우는 1,000번 이상도 진동하게 되므로 일반적인 내시경으로는 성대의 진동상태를 관찰할 수가 없어 특수한 기기를 사용해야만 한다. 스트로보스코피는 이러한 성대의 진동을 관찰하기위해 LED광원을 성대 진동수보다 조금 늦게 빛을 보내 빠르게 움직이는 성대를 정지 상태나 서서히 움직이는 상태로 우리 눈에 보이게 하는 장치이다. 스트로보스코피는 발성 시 성대를 관찰하기에 가장 유용하게 많이 쓰이는 방법이다





STROBOLED

LED STROBOSCOPIC LIGHT SOUREC

First High Power LED (80w)

Stobe - Camera combination

Uses standard fiber optic cable

Complete portable package

Compact and east to transport

Full Rande LED Strobe (62to 1200 Hz)

Powerfull

Sona - Speech // Model 3650
